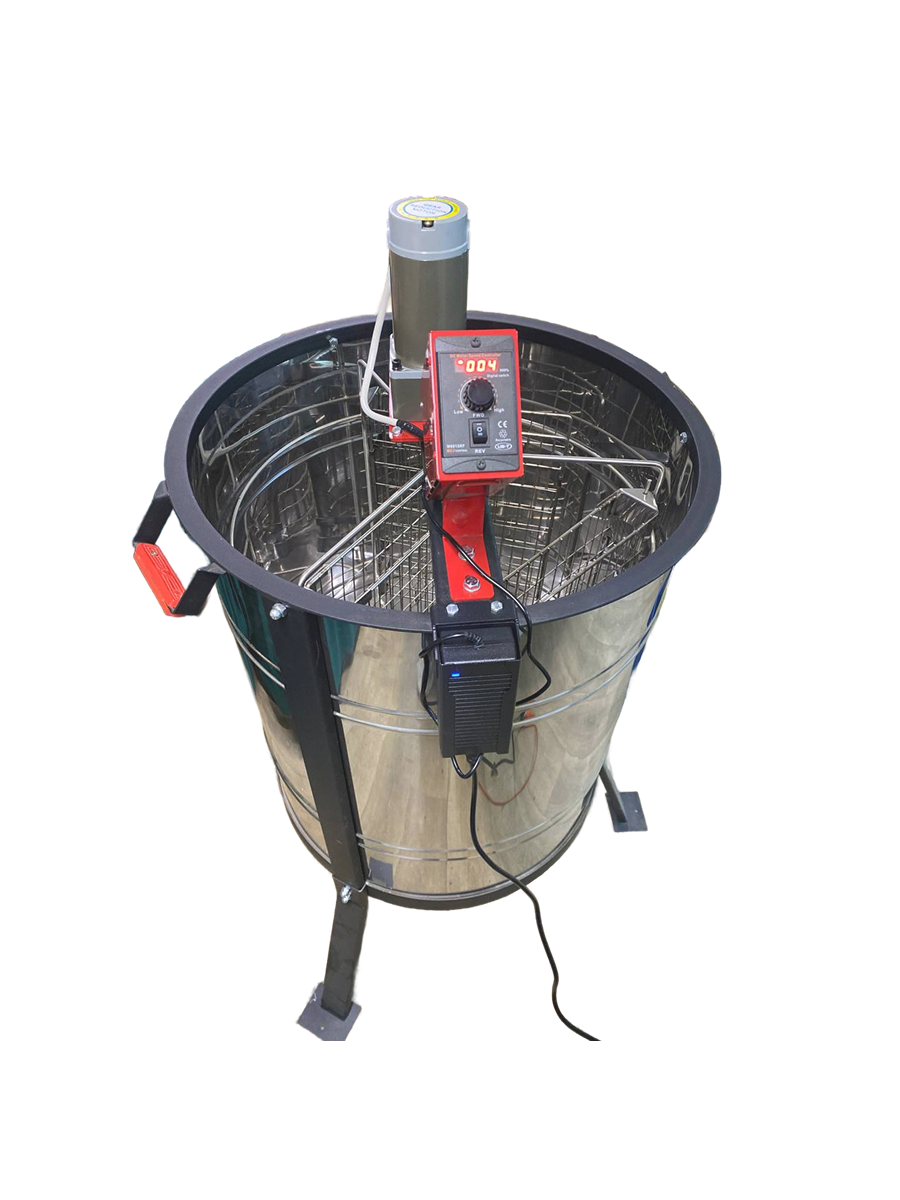

Медогонка 4-х рамочная из нержавеющей стали, Стрекоза: оборотная, с электроприводом на 12/220В, с контроллер РЭК-2 ,клапан пластик , 4_РЭК_12/220_П

Технические характеристики:

Тип привода

электрический

Напряжение сети, В

220

Материал бака

нержавеющая сталь

Толщина материала стенки /дна бака, мм

Ножки медогонки и обод

0,5/0,8

сталь (окрашены)

Тип используемых рамок

Дадан, Рута, магазинные

Количество кассет, шт



Габаритные размеры кассеты, мм:

423x310×65

Производительность, кг/час

80

Диапазон регулировок числа оборотов, об/мин

0-270

Габаритные размеры медогонки, мм:



- высота с ножками

1345

- ширина

860

внутренний диаметр бака, мм

625

высота бака, мм

710

Масса медогонки не более нетто/брутто, кг

35/38

Материалы и элементы, используемые при изготовлении товара.

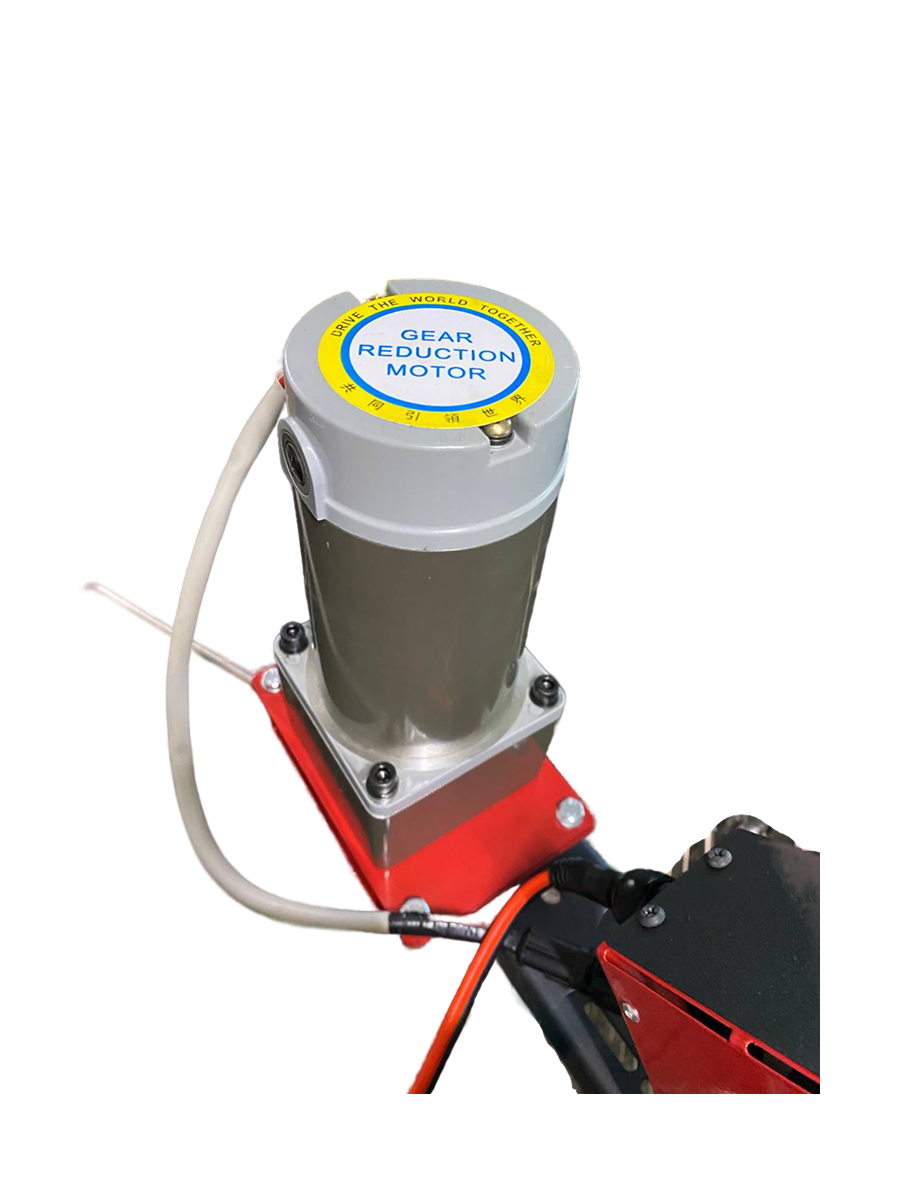

Составными частями медогонки являются: бак, мотор-редуктор с контроллером, корзина для рамок из нержавеющей стали, крышки (комплектуются опционально), опорные ножки с обо-дом.

Особенности конструкции.

Данная модель медогонки позволяет потребителю без дополнительных доработок сменить тип привода — с электрического на ручной, что позволит эксплуатировать медогонку не только в закрытых помещениях, но и в полевых условиях, а также в условиях повышенной влажности либо в местах с отсутствием подключения к электрической сети. Для этого нужно до-полнительно приобрести ручной редуктор у производителя медогонок.



Общие правила подготовки медогонки к работе.

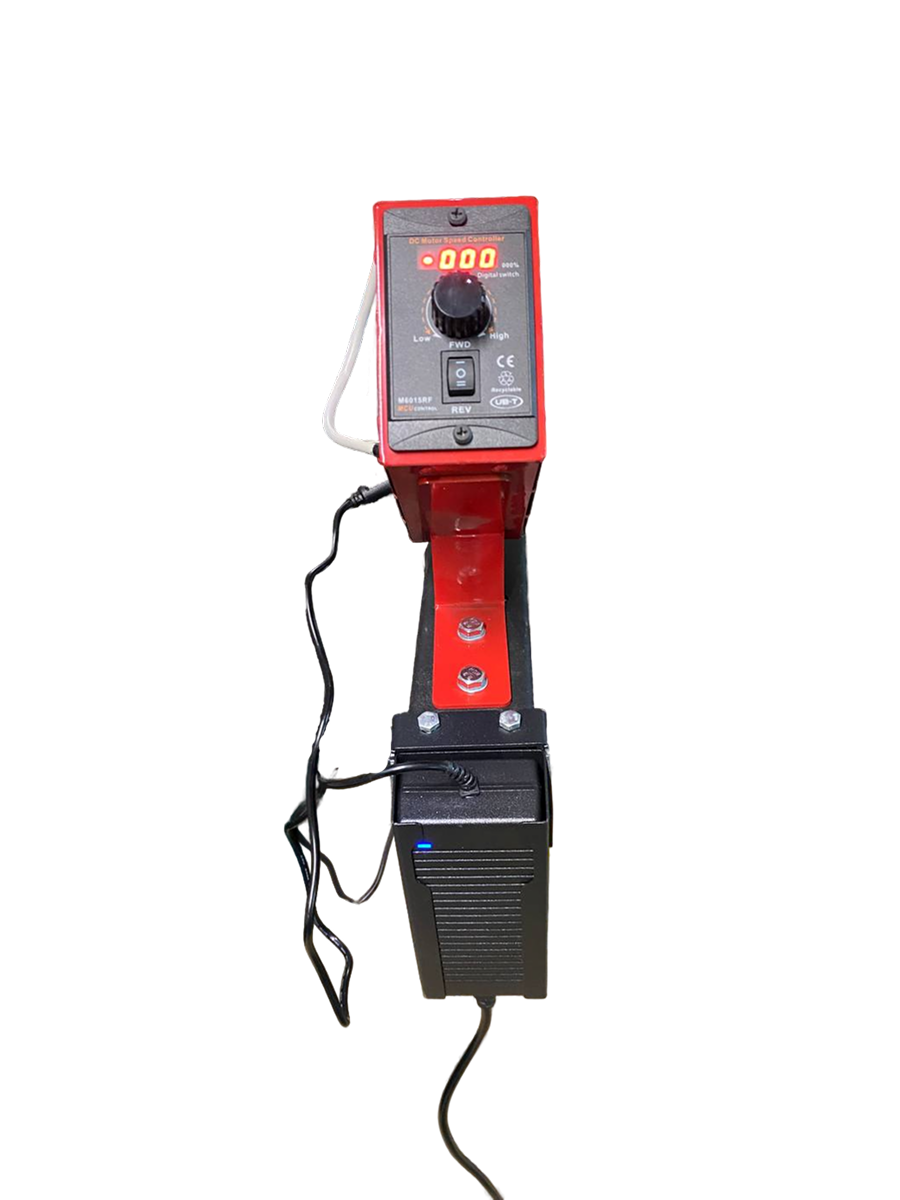

Перед началом эксплуатации установить на медогонку двигатель, контроллер РЭк-2 и блок питания, согласно схемы приложения 1, а так же подключить соот-ветствующие разъемы от двигателя и блока питания к контроллеру РЭК-2.

Медогонку перед началом эксплуатации нужно тщательно промыть горячей водой с небольшим количеством препаратов, которые разрешены для мытья обору-дования, предназначенного для переработки продуктов. Во время мытья оборудования сохраняйте осторожность, не допускайте попадания воды в двигатель и элементы управления. После этого надо промыть медогонку чистой водой и высушить ее.

Разместить ранее заготовленные рамки в корзине медогонки.

Накрыть медогонку крышками (если входят в комплект).

Медогонка готова к работе.





Порядок действий в процессе откачивания меда.

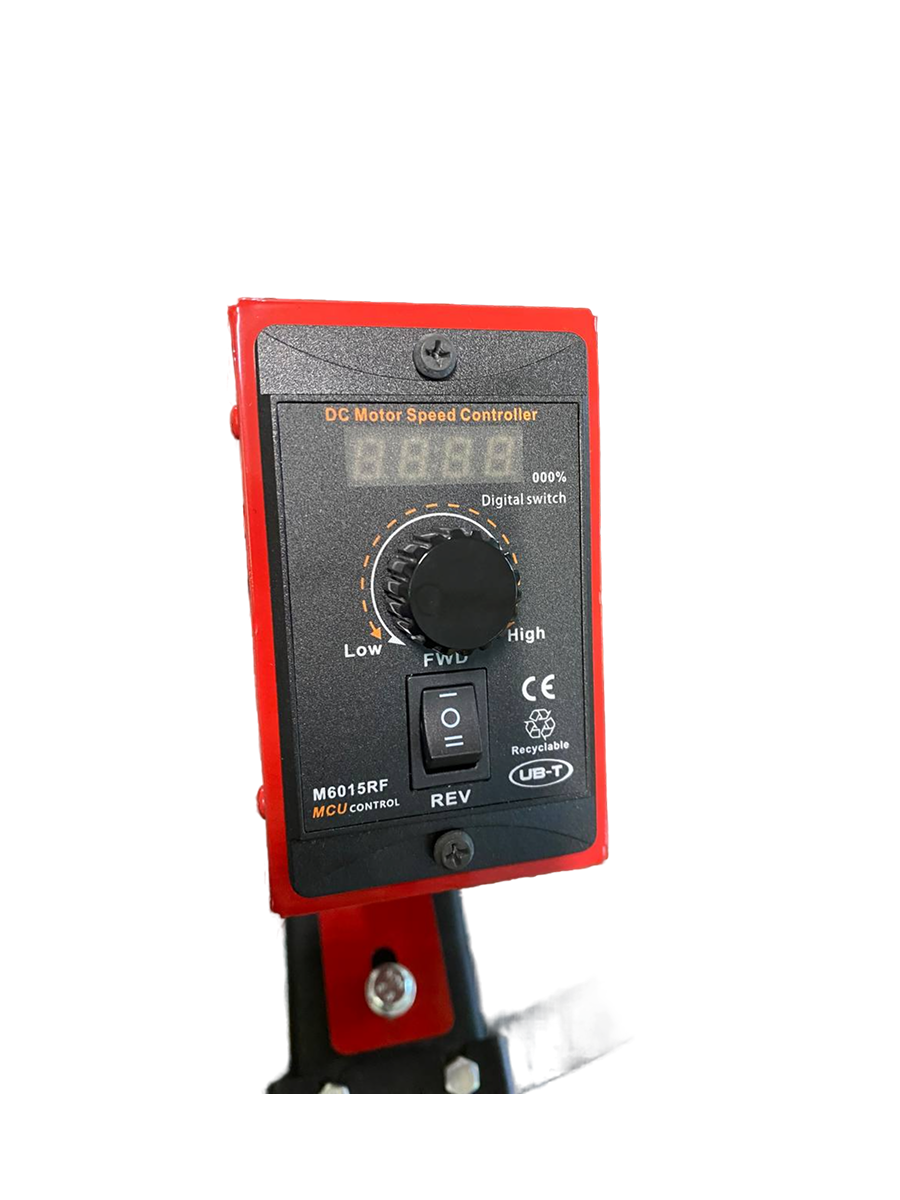

Убедиться, что клавиша переключения направления вращения находится в нейтральном положении рис 1. Подключить вилку блока питания к сети 220 В, при этом должны загореться цифры «000» на цифровом индикаторе. Ротор двигателя не должен вращаться.

Первую фазу вращения необходимо проводить медленно, чтобы исключить возможные разломы листов вощины. Далее скорость можно увеличить.

Включить клавишу переключения направления вращения в положение FWD.

Регулятором частоты вращения выставить требуемое число оборотов корзины медогонки, воспользовавшись таблицей 1. При этом на цифровом индикаторе отобразится частота вращения корзины в процентном соотношении от макси-мального значения (МАХ 300 об/мин).

Для изменения направления вращения нужно регулятором частоты снизить зна-чения до «000», затем переключить клавишу в положение REV и снова выбрать требуемое число оборотов корзины. В процессе работы нужно следить за тем, чтобы вращающаяся корзина не блокировалась медом, находящимся внутри медогонки, если случится такая ситуация, необходимо остановить медогонку, чтобы это не привело к ее по-вреждениям.

Затем перелить мед, находящийся внутри медогонки в другие емкости.

Либо под кран, который установлен в медогонке, нужно разместить емкость для сбора меда, а во время работы медогонки кран должен быть открыт.

Завершив процесс откачивания, плавно снизить скорость двигателя до полной остановки. Отключить питание.

После окончания работы с медогонкой, её необходимо вымыть и просу-

шить.
